・ハンドヘルドファイバーレーザー溶接機　　　紹介動画（Youtube）　　SENFENG社紹介動画

　
　ファイバーレーザーを使用して、金属溶接する技術です。　一点にレーザー光の焦点を合わせ、高強度のビームを生成します。

　この集中熱源により、高速溶接での微細で深い溶接が可能になります。　ファイバーレーザー溶接機は、アルミ・ステンレス・鉄といった金属や、パイプの溶接機に使用されます。

 機種 SF1500HWM  SF2000HWM  SF3000HWM
レーザー出力（KW） 1.5  2  3
レーザー波長（μm) 1080±10 1080±10 1080±10
溶接板厚（mm）  ≦4  ≦5 ≦7
フィラーワイヤ直径（mm）  0.8-1.6（標準） 0.8-1.6（標準）  0.8-1.6（標準）
溶接ガン重量（kg）  ≦0.7  ≦0.7  ≦0.7
スキャン幅-溶接 0～8mm 0～8mm 0～8mm
 溶接ガン線長（m）  10  10  10
 機械正味重量（kg）  220 220  265
総電力 9KW（50A) 12KW(60A) 15KW（75A)
電圧/周波数 200V　単相　50/60Hz 200V　単相　50/60Hz 200V　三相(ﾄﾗﾝｽ付属）380V　50/60Hz
 機械寸法（縦×幅×高さ）mm  954×715×1080 954×715×1080  1210×715×1010


 ファイバーレーザー溶接は、アルミ、ステンレス、チタン、クロム、ニッケルその他の金属の溶接に使用できます。

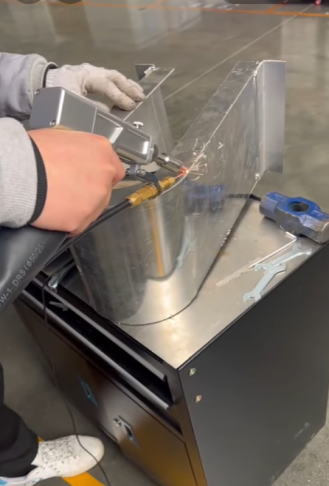

 ポータブルハンドヘルドレーザー溶接機

 　　ファイバーレーザー溶接とアルゴンアーク溶接
  ファイバー レーザー溶接 従来の溶接 （アーク溶接・TIG溶接など）
 溶接法 スポット溶接または連続溶接  スポット溶接
適用材料  アルミ、ステンレス、鉄、亜鉛メッキ鋼板、チタンなど  ステンレス、鉄、亜鉛メッキ鋼板
溶接強度 非常に高い  高い
 母材・ワークの歪 熱による歪みが非常に小さい  熱による歪みが発生しやすい
溶接速度  高速・高効率：従来の3～10倍の溶接速度 溶接速度が遅い
溶接後の処理  レーザー光によるクリーニング や軽いサンディング　美しい仕上がり スパッタの発生や後処理が必要になる
操作性  単純 　初心者でも比較的扱いやすい 複雑　高品質な仕上げには熟練技術必要
環境保護 厚板の溶接には高出力モデルが必要 厚い材料の溶接が得意
自動化との相性 ロボットとの組み合わせによる自動化に適している  厳密な精度を求めるのが難しい
溶接が適しているケース  自動車部品・電子部品・医療機器など  建築鉄骨・橋梁・造船など厚い鋼材

事例紹介
　・アルミ角パイプの溶接
　・ガルバ材角パイプ　1.5mm
　・鉄5mm×5mmに３本フィラワーヤ溶接加工
　・アルミ溶接加工
　・魚鱗溶接加工
　・鉄　6mm×6mmにダブルワイヤーフィラ加工

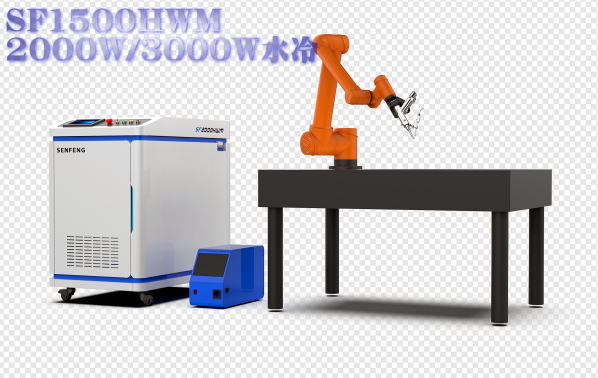

　・協働ロボットとファイバーレーザー溶接機
　・パイプ切断機　6020T+溶接機　家具業界タオルラック
